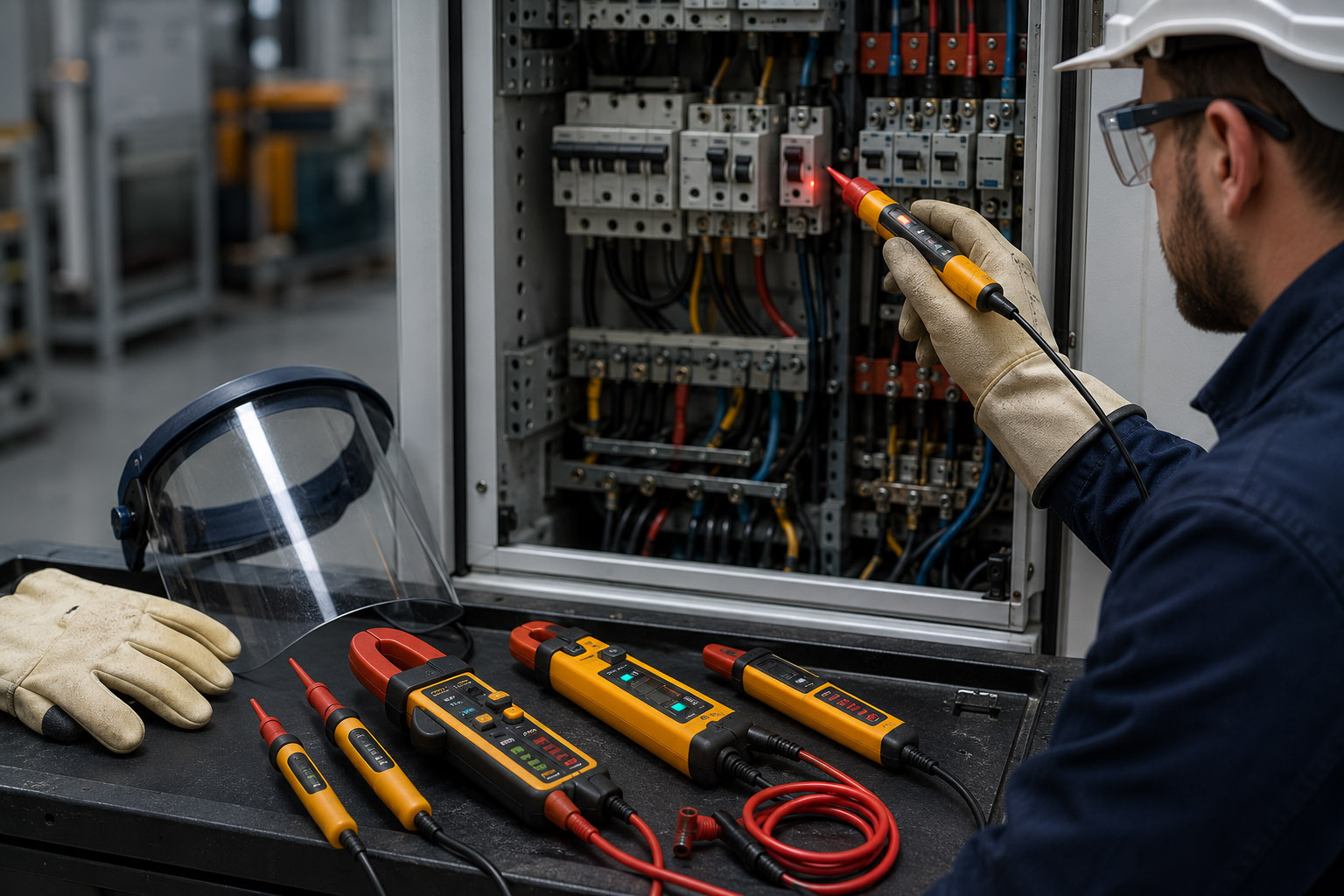

Verificarea absentei tensiunii inaintea inceperii oricarei lucrari intr-o instalatie electrica reprezinta prima si cea mai importanta regula de siguranta a vietii. Pentru electricienii si inginerii care opereaza in infrastructurile industriale din Romania, selectia unor detectoare de tensiune nu este o simpla achizitie de inventar, ci o decizie critica de management al riscului de electrocutare si arc electric.
Desi piata ofera o gama variata de solutii, de la creioane de tensiune non-contact pana la testere bipolare complexe, lipsa intelegerii limitarilor fizice ale fiecarui echipament poate duce la interpretari complet gresite. Inregistrarea unui rezultat fals-negativ (aparatul nu indica tensiune, desi conductorul este sub sarcina) are aproape intotdeauna consecinte fatale.
1. Detectoare non-contact (NCV) vs. Testere bipolare cu contact direct
O eroare tactica majora intalnita pe santierele industriale este utilizarea exclusiva a detectoarelor de tip creion non-contact pentru a declara un circuit complet lipsit de tensiune in vederea interventiilor mecanice.
Detectoarele non-contact (Tip creion)
Aceste instrumente functioneaza pe principiul detectiei campului electrostatic generat de tensiunea alternativa (AC) prin intermediul unui cuplaj capacitiv instalat in varful aparatului. Sunt excelente pentru o scanare rapida a prezentei fazei intr-un manunchi de cabluri sau pentru localizarea unei intreruperi pe traseu.
Totusi, ele prezinta limitari fizice majore:
- Nu pot detecta tensiunea continua (DC), cum este cea intalnita in parcurile fotovoltaice sau in salile de acumulatoare industriale.
- Nu pot detecta tensiunea pe cablurile ecranate, armate sau pozate in tuburi metalice impamantate, deoarece ecranul blocheaza campul electrostatic.
- Pot genera rezultate fals-negative daca utilizatorul poarta manusi electroizolante foarte groase care intrerup calea de intoarcere a curentului catre pamant prin corpul operatorului.
Testerele bipolare (Cu contact direct)
Aceste testere de tensiune raman singurele dispozitive aprobate de normele tehnice stricte pentru validarea definitiva a starii de „scos de sub tensiune”. Masurarea se realizeaza prin stabilirea unui circuit galvanic intre doua puncte distincte (faza-nul sau faza-impamantare). Ele masoara atat curentul alternativ (AC), cat si curentul continuu (DC), oferind o certitudine matematica deoarece solicita o sarcina reala pe circuit.
2. Fenomenul tensiunilor fantoma: Cum eliminam citirile eronate induse capacitiv
In retelele industriale aglomerate, unde cablurile de forta ruleaza pe distante lungi in aceleasi paturi de cablu alaturi de circuitele scoase de sub tensiune, apare fenomenul de inductie capacitiva. Un conductor complet deconectat de la intrerupatorul principal poate prezenta o tensiune indusa de catre firele vecine aflate sub sarcina.
Daca utilizati un multimetru digital standard sau un tester de tensiune cu impedanta de intrare foarte mare (de ordinul a 10 MOhm), aparatul va detecta aceasta tensiune parazita si va afisa o valoare stabila (de exemplu, 110 V sau 160 V). Acest rezultat fals-pozitiv blocheaza inutil operatiunile de mentenanta, echipa crezand ca linia este inca alimentata.
Pentru a rezolva aceasta problema, testerele bipolare profesionale incorporeaza o functie de incarcare comutabila (Low Z sau comutare cu doua butoane de sarcina). La apasarea butoanelor, impedanta testerului scade de la o valoare mare la o valoare mica (de aproximativ 3 kOhm pana la 5 kOhm).
Aceasta impedanta joasa forteaza descarcarea si prabusirea imediata a tensiunii fantoma la valoarea sa reala de 0 V, pastrand in acelasi timp indicatia corecta daca pe linie exista o tensiune reala de retea.
3. Categoriile de supratensiune (CAT III si CAT IV) aplicate la testere
Standardul de siguranta EN 61010-1 impune clasificarea stricta a instrumentelor portabile in functie de capacitatea lor de a rezista la impulsuri de supratensiune tranzitorie fara a pune in pericol utilizatorul. Locatiile industriale sunt zone de risc inalt din cauza inductantelor mari ale motoarelor si a riscului de descarcari atmosferice in retelele aeriene.
- CAT III (1000 V): Dedicat lucrarilor la nivelul tablourilor de distributie principale, barelor colectoare, cutiilor de joncțiune si circuitelor de alimentare ale utilajelor grele fixe dintr-o fabrica.
- CAT IV (600 V): Obligatoriu pentru masuratori efectuate la originea instalatiei electrice, cum ar fi bornele de iesire ale transformatoarelor de putere, contoarele externe de energie sau liniile aeriene de intrare in cladire.
Nu utilizati niciodata un tester marcat CAT II in medii industriale, chiar daca pe carcasa scrie ca rezista la 1000 V. In caz de scurtcircuit sau arc electric declansat de o supratensiune tranzitorie, un aparat de categorie inferioara se va distruge violent, provocand arsuri grave operatorului. Echipamentele utilizate trebuie sa fie certificate independent de laboratoare recunoscute (cum ar fi VDE, TÜV sau UL).
4. Importanta sistemului de autotestare integrat (Self-Test)
Un detector de tensiune este un dispozitiv de siguranta de viata, ceea ce inseamna ca starea sa operationala trebuie verificata inaintea fiecarei utilizari. Daca bateriile interioare sunt descarcate sau circuitul electronic intern este defect, aparatul va ramane stins in prezenta fazei, inducand electricianul in eroare.
Testerele industriale de top dispun de o functie hardware de autotestare integrata (Self-Test). La actionarea acestei functii, aparatul genereaza un semnal intern care testeaza integritatea sondelor, continuitatea cablului de legatura, incarcarea bateriei si functionarea indicatorilor LED sau acustici.
Daca testul intern esueaza, dispozitivul refuza sa porneasca, avertizand operatorul ca utilizarea sa nu este sigura.
5. Ghidul de achizitii si suportul tehnic autorizat in Romania
Pe piata locala, achizitia de aparatura de testare industriala se loveste adesea de problema produselor contrafacute sau a importurilor paralele neautorizate. Atunci cand siguranta echipelor din teren depinde direct de precizia unui aparat, trasabilitatea si certificarea devin obligatorii.
Parteneri de tehnologie precum ARC Brasov ofera utilizatorilor industriali din Romania acces direct la flote de echipamente omologate, suport pentru configurarea corecta a instrumentelor in conformitate cu normativele nationale ANRE si servicii post-vanzare esentiale.
Distributia oficiala garanteaza ca fiecare instrument livrat detine fise tehnice reale, accesorii testate la tensiuni inalte si acoperire integrala a garantiei de producator in cazul defectelor de fabricatie. De asemenea, pentru companiile certificate ISO 9001, calibrarea initiala si periodica in laboratoare de metrologie asigura valabilitatea legala a buletinelor de incercare intocmite pe teren.
Pentru o documentare detaliata privind etalonarea si evolutia reglementarilor europene in metrologia electrica, puteti accesa articole de specialitate despre aparate de masura si control de uz general unde sunt incarcate periodic ghiduri si analize tehnice de laborator.
6. Checklist operational: Protocolul in 3 pasi pentru verificarea absentei tensiunii
Orice electrician, indiferent de vechime sau experienta, trebuie sa aplice mecanic protocolul de testare in 3 pasi inainte de a atinge fizic un conductor electric considerat deconectat:
- [ ] Pasul 1: Verificarea testerului pe o sursa activa cunoscuta. Inainte de a merge la tabloul deconectat, testati detectorul pe o priza sau un circuit care stiti sigur ca se afla sub tensiune de 230 V (sau utilizati unitatea interna de self-test a aparatului). Asigurati-va ca indicatorul optic si cel acustic reactioneaza instantaneu.
- [ ] Pasul 2: Efectuarea masuratorii pe circuitul tinta. Plasati sondele detectorului direct pe bornele sau cablurile pe care urmeaza sa lucrati. Masurati pe toate combinatiile posibile: Faza-Faza (in sisteme trifazate), Faza-Nul si Faza-Impamantare. Notati daca aparatul indica 0 V si absenta totala a campului.
- [ ] Pasul 3: Re-verificarea testerului pe sursa cunoscuta. Intoarceti-va imediat la sursa activa folosita la Pasul 1 si testati din nou aparatul. Acest pas elimina riscul ca detectorul sa se fi defectat exact in milisecunda in care ati masurat circuitul tinta la Pasul 2, asigurand validitatea absoluta a testului de zero.
Intrebari Frecvente (FAQ)
Ce inseamna functia de indicatie a rotatiei fazelor (succesiunea fazelor) pe un tester bipolar?
In sistemele trifazate industriale (380 V – 400 V), ordinea in care cele trei faze (L1, L2, L3) sunt conectate la un motor electric determina sensul de rotatie al axului acestuia. Testerele bipolare avansate pot determina, prin algoritmi interni de defazaj la masurarea succesiva a bornelor, daca succesiunea fazelor este spre dreapta (sens orar) sau spre stanga (sens antiorar). Acest lucru permite tehnicienilor sa verifice conexiunile corecte inainte de pornirea utilajelor, prevenind distrugerea pompelor sau a compresoarelor prin rotire in sens invers.
Pot folosi un detector non-contact daca port manusi de protectie din cauciuc?
Nu este recomandat ca metoda principala de determinare a sigurantei. Detectoarele non-contact tip creion au nevoie de un cuplaj capacitiv inchis prin corpul utilizatorului catre pamant pentru a permite micro-curentului electrostatic sa activeze LED-ul din varf. Manusile electroizolante groase actioneaza ca un dielectric puternic care intrerupe acest circuit capacitiv fin. Din acest motiv, creionul poate ramane stins chiar daca firul atins este sub tensiune de 230 V. Utilizati intotdeauna un tester bipolar cand purtati echipament complet de protectie.
Ce reprezinta functia de testare a disjunctoarelor diferentiale (RCD) prezenta pe unele testere?
Anumite detectoare bipolare profesionale dispun de butoane speciale care, atunci cand sunt apasate simultan, cresc consumul de curent prin aparat pana la o valoare de aproximativ 30 mA (miliAmperi). Daca masurati intre faza si impamantarea unui circuit protejat de un disjunctor diferential, acest curent controlat va simula o scurgere reala la pamant, determinand declansarea imediata a sigurantei diferentiale. Este o metoda excelenta de a testa functionalitatea protectiei diferentiale direct de la locul de masura.
Care este diferenta dintre un indicator acustic continuu si cel intermitent la detectoarele industriale?
Aceasta codificare depinde de producator, insa majoritatea sistemelor profesionale folosesc frecventa sunetului si a semnalului luminos pentru a indica nivelul de periculozitate al tensiunii detectate. Un semnal intermitent lent indica de obicei o tensiune joasa sau o tensiune indusa parazit, in timp ce un semnal acustic continuu de inalta frecventa, insotit de iluminarea rosie intensa a ecranului, avertizeaza ca aparatul detecteaza o tensiune periculoasa de retea (peste 50 V AC sau 120 V DC), impunand retragerea imediata a sondelor.
Detectia corecta a prezentei sau absentei tensiunii este fundamentata pe rigoare tehnica si pe alegerea corecta a instrumentului in functie de topologia retelei analizate. Intr-un mediu industrial marcat de curenti de scurtcircuit potential distructivi si de sarcini electrice neliniare, utilizarea unor echipamente certificate CAT III/IV, dotate cu sisteme de descarcare a tensiunilor fantoma si autotestare hardware, reprezinta singura abordare capabila sa garanteze eliminarea accidentelor electrice de munca.
